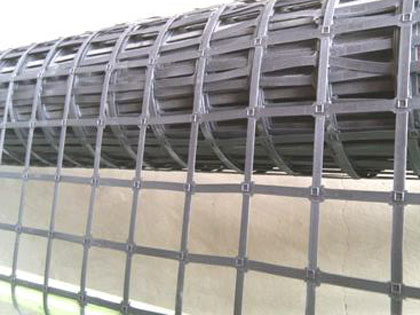

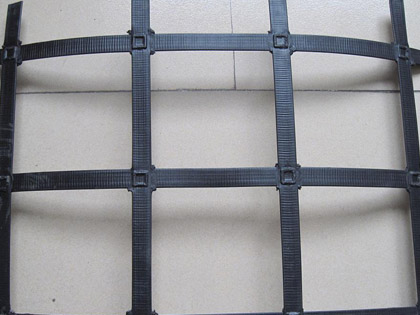

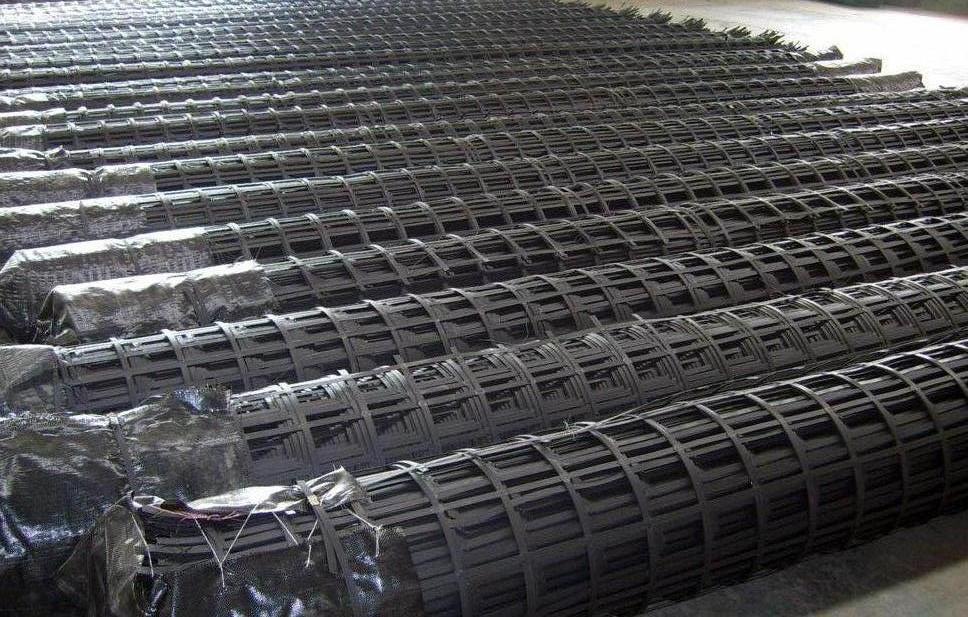

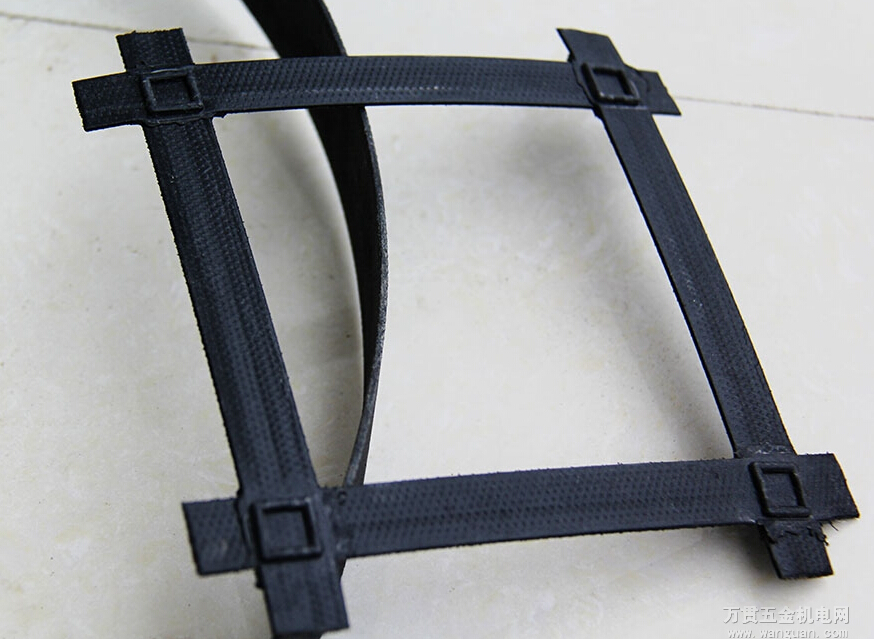

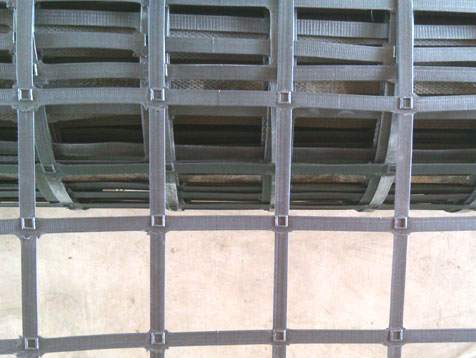

钢塑格栅由高强度钢丝通过高密度聚乙烯包裹成高强度条带，按平面经纬成直角，经超声波焊接成型的土工合成材料，根据工程需要来用不同网孔直径及钢丝根数来改变筋带的拉力大小。
钢塑复合土工格栅的分类：
2 单向、粘结焊接土工格栅（GDZ）
2 双向、粘结焊接土工格栅（GSZ）
特性
1、钢塑格栅的拉力由经纬编织的高强钢丝承担，在低应变能力下产生极高的抗拉模量，纵横向肋条协同作用，充分发挥格栅对土体的嵌锁作用。
2、钢塑格栅的纵横向肋条的钢丝经纬编织成网，外包裹层一次成型，钢丝与外包裹层能协调作用，破坏伸长率很低（不大于3%）。钢塑复合土工格栅的主要受力单元为钢丝，蠕变量极低。
3、通过生产过程中塑料表面的处理，压制有粗糙的花纹，以增强格栅表面的粗糙程度，提高钢塑复合土工格栅与土体的摩擦系数。
4、钢塑格栅的幅宽可达6m，实现高效、经济的加筋效果。
5、钢塑格栅采用的高密度聚乙烯可以确保：在常温下不会受到酸碱及盐溶液，或油类的侵蚀；不会受到水溶解或微生物的侵害。同时，聚乙烯的高分子性能也足以抵抗紫外线辐射所造成的老化。格栅受力后纵横肋条协同作用，不会产生结点的拉裂或破损。而实际工程中，在填料的压实后，因此未受到紫外线光和氧的侵蚀，因此完全可以满足永久性工程建设的要求。
应用
可用于公路、铁路、路堤、桥台、施工便道、码头、护岸、防洪堤、水坝、滩涂治理、货场、渣场、机场、运动场、环保建筑、软土地基加固、挡墙、护坡和路面抗劣等土木工程。
1、强度大、蠕变小、适应各类环境土壤，完全可以满足高等级公路中的高大挡墙使用。
2、能有效的提高加筋承载面的嵌锁、咬合作用、极大程度的增强地基的承载力、有效的约束土体的侧向位移，增强地基稳固性能。
3、与传统格栅相比更具有强度大、承载力强、抗腐蚀、防老化、摩擦系数大、孔眼均匀、施工方便、使用寿命长等特点。
4、更适应于深海作业、堤岸加固，从根本上解决了其他材料做石笼因长期受海水冲蚀而造成的强度低、耐腐蚀性能差、使用寿命短等技术难题。
5、能有效的避免在施工过程中被机具碾压、破坏而造成的施工损伤。
钢塑格栅施工方法1、土工格栅的铺设面应较为平整，铺设层经验收合格后，为防纵向歪斜现象，先按幅宽在铺设层划出白线或挂线，即可开始铺设，然后用U型钉固定格栅的端部（每米宽用钉4根，均匀距离固定）。
2、固定好格栅端部后，用铺设机或人工方法将格栅缓缓向前拉铺，每铺10米长进行人工调直一次，直至一卷格栅铺完，再铺下一卷，操作同前。
3、接铺：以卷长为单位作为铺设的段长，应铺格栅的段长内铺满以后，再整体检查一次铺设质量，然后接着铺设下一段。
产品规格及性能参数：
钢塑复合单向土工格栅技术指标
|
项 目 |
GDZ30 |
GDZ40 |
GDZ50 |
GDZ80 |
GDZ100 |
GDZ120 |
GDZ150 |
|
纵向极限抗拉力 |
30 |
40 |
50 |
80 |
100 |
120 |
150 |
|
纵向极限延伸率% |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
单向1%伸长率时的 |
12 |
16 |
24 |
42 |
60 |
76 |
98 |
钢塑复合双向土工格栅技术指标
|
项 目 |
GSZ30－30 |
GSZ45－45 |
GSZ60－60 |
GSZ80－80 |
GSZ100－100 |
GSZ120－120 |
|
双向极限抗拉力 |
30 |
45 |
60 |
80 |
100 |
120 |
|
双向极限延伸率%≤ |
3 |
3 |
3 |
3 |
3 |
3 |
|
双向1%伸长率时的 |
12 |
20 |
32 |
42 |
60 |
76 |
钢塑复合双向异型土工格栅技术指标
|
项 目 |
GSZ30-20 |
GSZ40-20 |
GSZ50-20 |
GSZ60-20 |
GSZ40-30 |
|||||
|
双向极限抗拉力 |
纵向 |
横向 |
纵向 |
横向 |
纵向 |
横向 |
纵向 |
横向 |
纵向 |
横向 |
|
30 |
20 |
40 |
20 |
50 |
20 |
60 |
20 |
40 |
30 |
|
|
双向极限延伸率%≤ |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
双向1%伸长率时的荷 |
12 |
8 |
16 |
8 |
24 |
8 |
32 |
8 |
16 |
12 |
钢塑复合双向异型土工格栅技术指标
|
项 目 |
GSZ50-30 |
GSZ60-30 |
GSZ80-30 |
GSZ60-40 |
GSZ80-40 |
|||||
|
双向极限抗拉力 |
纵向 |
横向 |
纵向 |
横向 |
纵向 |
横向 |
纵向 |
横向 |
纵向 |
横向 |
|
50 |
30 |
60 |
30 |
80 |
30 |
60 |
40 |
80 |
40 |
|
|
双向极限延伸率%≤ |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
双向1%伸长率时的荷 |
24 |
12 |
32 |
12 |
42 |
12 |
32 |
16 |
42 |
16 |
钢塑复合双向异型土工格栅技术指标
|
项 目 |
GSZ80-60 |
GSZ90-60 |
GSZ100-80 |
GSZ120-80 |
GSZ120-100 |
|||||
|
双向极限抗拉力kN/m≥ |
纵向 |
横向 |
纵向 |
横向 |
纵向 |
横向 |
纵向 |
横向 |
纵向 |
横向 |
|
80 |
60 |
90 |
60 |
100 |
80 |
120 |
80 |
120 |
100 |
|
|
双向极限延伸率%≤ |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
双向1%伸长率时的荷 |
42 |
32 |
52 |
32 |
60 |
42 |
76 |
42 |
76 |
60 |
-
凸结点钢塑土工格栅
