玻纤土工格栅

发布时间:2016-03-23 文章来源:鼎昌土工材料

  • 产品介绍

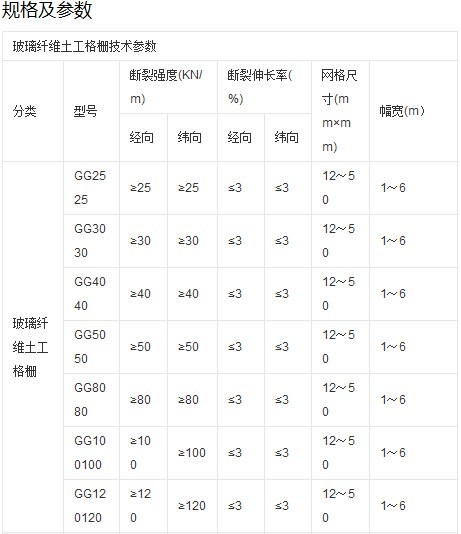

  • 技术参数
  • 文档下载

    产品介绍

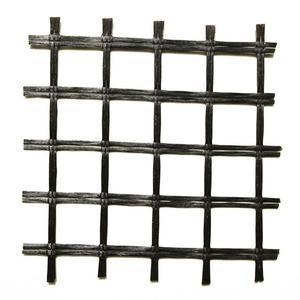

    玻纤土工格栅是一种用于路面增强、老路补强,加固路基及软土基的优良土工合成材料。玻纤土工格栅高强无碱玻璃纤维通过国际先进的经编工艺制成网状基材,经表面涂覆处理而制成的半刚性制品。具有经、纬双向很高的抗拉强度和较低的延伸率,并具有耐高温、耐低寒、抗老化、耐腐蚀等优良性能。
    产品特点:该产品具有纵横向很高的抗拉强度,低的延伸率,高的弹性模量,耐高低温性能优良等特性,经表面涂覆处理后,具有优良的抗碱性能及耐老化性能,广泛应用于沥青路面,水泥混凝土路面及路基的增强;无论硬性路面和柔性路面皆可适用,与传统路面相比,能降低造价,延长寿命,防止道路反射裂纹。该产品亦可用于铁路、机场、水利、堤坝等软土的增强及路基层的增强。

    产品特点

    产品有强度高、伸长率低、耐高温、模量高、重量轻、韧性好、耐腐蚀、寿命长等特点,可广泛应用于旧的水泥路面、机场跑道的维修、堤坝、河岸、边坡防护、道桥路面增强处理等工程领域,可给路面增强、补强,防止路面车辙疲劳裂纹,热冷伸缩裂纹和下面的反射裂纹,并能将路面承载应力分散,延长路面使用寿命,高抗拉强度低延伸率,无长期蠕变,物理化学稳定性好,热稳定性好,抗疲劳开裂,耐高温车辙,抗低温缩裂,延缓减少反射裂缝。

    玻璃纤维土工格栅

    1)高抗拉强度、低延伸率——玻纤土工格栅是以玻璃纤维为原料,具有很高的抗变形能力,断裂延伸率小于3%。
    2)无长期蠕变——作为增强材料,具备在长期荷载的情况下抵抗变形的能力即抗蠕变性是极为重要的,玻璃纤维不会发生蠕变,这保证产品能够长期保持性能。
    3)热稳定性——玻璃纤维的熔化温度在1000℃以上,这确保了玻纤土工格栅在摊铺作业中承受热的稳定性。
    4)与沥青混合的相容性——玻纤土工格栅在后处理工艺中涂覆的材料是针对沥青混合料设计的,每根纤维都被充分涂覆,与沥青具有很高的相容性,从而确保了玻纤土工格栅在沥青层中不会与沥青混合料产生隔离,而是牢固的结合在一起。
    5)物理化学稳定性——经过特殊后处理剂进行涂覆处理,玻纤土工格栅能够抵抗各类物理磨损和化学侵蚀,还能抵御生物侵蚀和气候变化,保证其性能不受影响。
    6)集料嵌锁和限制——由于玻纤土工格栅是网状结构,沥青混凝土中的集料可以贯穿其中,这样就形成了机械嵌锁。这种限制阻碍了集料的运动,使沥青混合料在受荷载的情况下能够达到更好的压实状态,更高的承重能力,更好的荷载传递性能及较小的变形。

    产品用途

    1. 旧沥青砼路面,加筋增强沥青面层,防治病害。
    2. 水泥砼路面改建复合式路面,抑制板块收缩等引起反射裂缝。
    3. 道路拓改工程,防治新老结合部及不均匀沉降而造成裂纹。
    4. 软土基加筋处理,利于软土析水固结,有效抑制沉降,均匀应力分布,增强路基整体强度。
    5. 新建道路半钢性基层产生收缩裂缝,加筋增强防止基础裂纹反射而引起的路面裂缝。

    注意事项

    1、首先精确放出路基边坡线,为了保证路基宽度,每侧各加宽0.5m,把晾晒好的基底土进行整平后用25T振动压路机静压两遍,再用50T震压四遍,不平整的地方人工配合整平。
    2、铺垫0.3m厚的中(粗)砂,人工配合机械整平后,25T的振动压路机静压两遍。
    3、铺设土工格栅,土工格栅铺设时底面应平整、密实,一般应平铺,拉直、不得重叠,不得卷曲、扭结,相邻的两幅土工格栅需搭接0.2m,并沿路基横向对土工格栅搭接部分每隔1米用8号铁丝进行穿插连接,并在铺设的格栅上,每隔1.5-2m用U型钉固定于地面。
    4、第一层土工格栅铺好后,开始填设第二层0.2m厚的中(粗)砂,其方法:汽车运砂到工地卸于路基一侧,而后用推土机向前赶推,先把路基两侧2米范围内填筑0.1m后,把第一层土工格栅折翻上来再填上0.1米的中(粗)砂,禁止两侧向中间填筑和推进,禁止各种机械在没有填筑中(粗)砂的土工格栅上通行作业,这样能保证土工格栅平整,不起鼓,不起皱,待第二层中(粗)砂平整后,要进行水平测量,防止填筑厚度不均匀,待抄平无误后用25T振动压路机静压两遍。
    5、第二层土工格栅施工方法同第一层方法一样,最后再填筑0.3m的中(粗)砂,填筑方法同第一层一样,用25T压路机静压两遍后,这样路基基底加固就处理完毕。
    6、在第三层中(粗)砂碾压好后,沿线路纵向在边坡两侧各铺设土工格栅两幅,搭接0.16m,并用同样方法连接好,然后开始土方施工作业,铺设土工格栅进行边坡防护,必须每层测量出铺设的边线,每侧要保证边坡整修后土工格栅埋于边坡内0.10m。
    7、边坡土工格栅每填筑两层土,即厚度0.8m时就需两侧同时铺设一层土工格栅,然后以此类推,直至铺到路肩表面土下。
    8、路基填筑好后,及时进行边坡整修,并进行坡脚的干砌片石防护,对该段路基除每侧加宽0.3m外,并预留1.5%的沉落量。

    施工方法

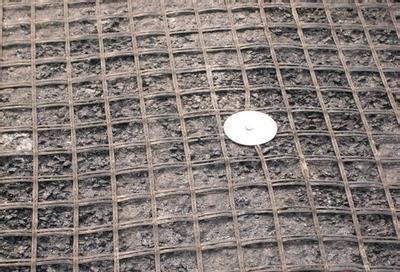

    现常用的玻纤土工格栅有带自粘胶和不带自粘胶两种,带自粘胶的可直接在已平整的基层铺设,不带自粘胶的,通常采用钉子固定法。
    1、施工场地:要求压实平整、呈水平状、清除尖刺突起物。

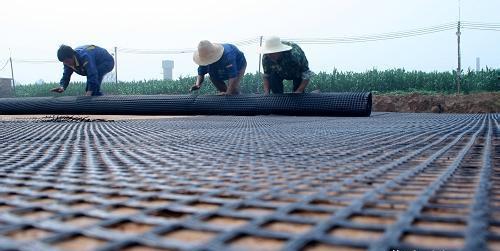

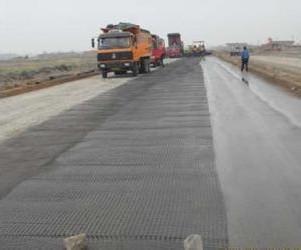

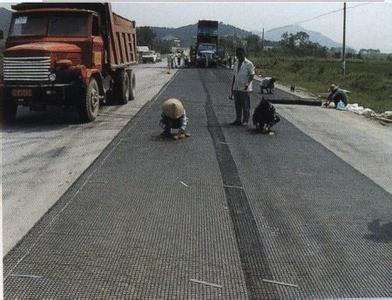

    2、格栅铺设:在平整压实的场地上,安装铺设的格栅其主要受力方向(纵向)应垂直于路堤轴线方向,铺设要平整,无皱折,尽量张紧。用插钉及土石压重固定,铺设的格栅主要受力方向最好是通长无接头,幅与幅之间的连接可以人工绑扎搭接,搭接宽度不小于10cm。如设置的格栅在两层以上,层与层之间应错缝。大面积铺设后,要整体调整其平直度。当填盖一层土后,未碾压前,应再次用人工或机具张紧格栅,力度要均匀,使格栅在土中为绷直受力状态。
    3、填料的选择:填料应按设计要求选取。实践证明,除冻结土、沼泽土、生活垃圾、白垩土、硅藻土外均可用做填料。但砾类土和砂类土力学性能稳定,受含水量影响很小,宜优先选用。填料粒径不得大于15cm,并注意控制填料级配,以保证压实重量。
    4、填料的摊铺和压实:当格栅铺设定位后,应及时填土覆盖,裸露时间不得超时48小时,亦可采取边铺设边回填的流水作业法。先在两端摊铺填料,将格栅固定,再向中部推进。碾压的顺序是先两侧后中间。碾压时压轮不能直接与筋材接触,未压实的加筋体一般不允许车辆在上面行驶,以免筋材错位。分层压实度为20-30cm。压实度必须达到设计要求,这也是加筋土工程的成败关键。
    5、防排水措施:在加筋土工程中,一定要做好墙体内外的排水处理;要做好护脚,防冲刷;在土体内要设置滤、排水措施,必要时,应设置土工布。
    玻纤土工格栅技术标准

    JTT 480-2002 交通工程土工合成材料 土工格栅
